ZJY46H組合式減壓閥水電站用-鑄鋼不銹鋼組合式活塞減壓閥
更新：2024/1/16 13:14:15??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZJY46H
產品介紹
ZJY46H組合式減壓閥一種水電站專用壓力控制閥，有減壓穩壓的功能效果。ZJY46H組合式減壓閥閥體材質碳鋼/不銹鋼，閥芯材質不銹鋼，適用于溫度≤80℃的水及非腐蝕性液體（汽油、煤油）和氣體等需要降低到一定范圍的設備和管路系統上。
組合式減壓閥的特點：
1、減壓效果可靠。出口壓力不受進口壓力及流量變化的影響，既可減動壓，又可減靜壓。
2、調壓操作方便。只需調節先導閥的調節螺釘，就能獲得精確、穩定的出口壓力。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。
組合式減壓閥工作原理：

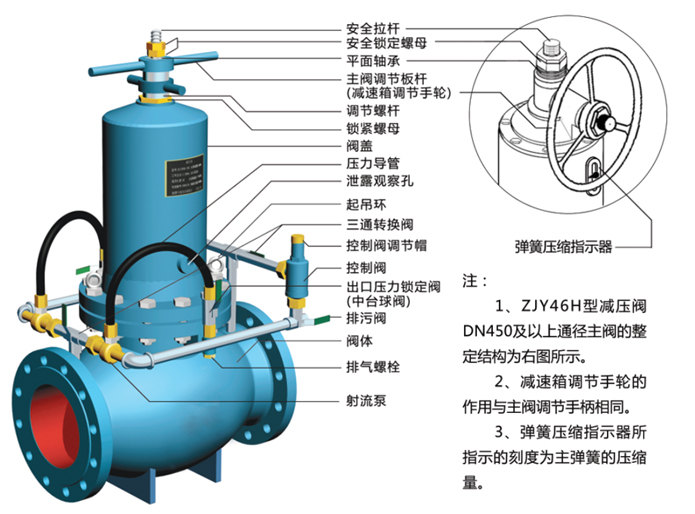

ZJY46H組合式減壓閥由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時，靠介質本身的 可自動保持出口壓力在一定的范圍內。
當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室，使橡膠膜片向上，主閥打開，介質流向出口(此時截止閥打開，保持腔室一定的壓力)，出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力時，導閥的膜片上移，導閥開度減少，使腔室的介質壓力下降，同時腔室壓力下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡;反之亦然。
ZJY46H組合式減壓閥性能規范
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 鑄鋼、不銹鋼 |
| 閥桿、活塞、閥瓣 | 不銹鋼 |
| 閥座 | 銅 |
| 過濾器、球閥、針閥、導閥 | 銅 |
| 彈簧 | 硅錳鋼 |
| 密封墊 | 丁腈橡膠 |

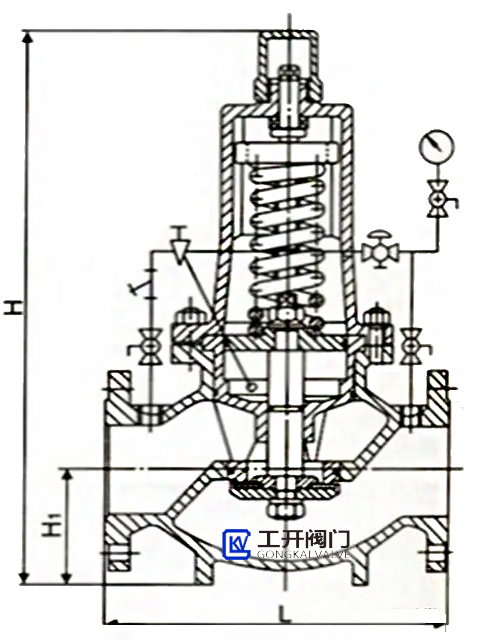

ZJY46H組合式減壓閥外形結構示意圖及結構尺寸
| 公稱通徑DN（mm） | 尺寸 | ||
| L | H1 | H | |
| 50 | 250 | 95 | 540 |
| 65 | 290 | 100 | 560 |
| 80 | 310 | 105 | 580 |
| 100 | 350 | 125 | 650 |
| 125 | 400 | 140 | 685 |
| 150 | 480 | 160 | 915 |
| 200 | 600 | 190 | 1015 |
| 250 | 730 | 220 | 1220 |
| 300 | 850 | 250 | 1250 |
| 400 | 1100 | 320 | 1275 |
組合式減壓閥的安裝注意事項：
1、組合式減壓閥前應安裝過濾器，以防介質中的雜物進入減壓閥，影響其性能。
2、裝組合式減壓閥之前必須對管路系統進行沖洗清理。以防焊渣，氧化皮等臟物流入閥內，影響閥門正常工作。
3、應安裝在便于操作和維修的地方,并且必須直立安裝在水平管道上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿反裝。
4、 減壓閥在安裝使用時，應先把旁通管路上的截止閥打開，排除管路中的冷凝水和汽水混合物，以防減壓閥開啟時產生水擊現象損壞減壓閥，當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊螺母背緊，擰上防護罩。
5、 減壓閥前應安裝過濾器，以防止介質中的雜質進入減壓閥，影響其性能。
6、 安裝的減壓閥前后應有一段直管，閥前直管長度約為600毫米，閥后直管長度約為1000毫米。
7、 減壓閥進口還要裝汽水分離器和疏水閥，減壓閥出口也要裝疏水閥。
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
