防盜蝶閥-FDD343H-帶鎖蝶閥-防盜法蘭蝶閥

更新：2022/9/14 9:18:26??????點擊：

品牌：???上海工開閥門
型號：???FDD343H-16C

產品介紹

防盜蝶閥是概據供熱系統上使用單位不及時交費及油田上經常發生島油事件造成的損失而研討設計成功的閥門產品。防盜蝶閥具有防盜性能好（三保險），開關輕松、密封效果穩定、使用壽命長等特點。
硬密封防盜蝶閥根據連接方式分為法蘭式防盜蝶閥FDD343H、對夾式防盜蝶閥FDD373H、焊接式防盜蝶閥FDD363H
防盜蝶閥是一種帶鎖蝶閥，安裝后，拿附件扳手上端的小六角旋出閥門上蓋的小內六角螺絲，移開蓋子，中間就是鎖芯，如帶鑰匙鎖芯就用鑰匙打開，如帶密碼鎖芯（見防盜閥門的密碼編制和使用），拿出鎖芯后，就用附件扳手下端打開（或關閉）閥門的蝶扳，順時針關，逆時針開。
防盜蝶閥應用范圍：適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

防盜蝶閥主要性能規范

型號	公稱壓力PN（Mpa)	強度試驗	密封試驗	適用溫度	適用介質
FDD343H FDD373H FDD363H	1.0	1.5	1.1	-29℃～425℃	水、蒸汽、油品、海水、酸類
	1.6	2.4	1.76
	2.5	3.75	2.75

產品名稱	對夾、法蘭、焊接硬密封防盜蝶閥
產品型號	FDD343H、FDD363H、FDD373H
公稱通徑	DN40～DN600
壓力范圍	1.0MPa-4.0MPa
閥體材質	鑄鋼、不銹鋼304/316/316

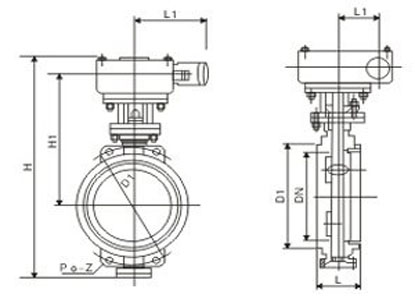

防盜蝶閥主要外形及連接尺寸

FDD343H對夾防盜蝶閥

公稱通徑(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48

FDD373H對夾防盜蝶閥

DN(mm)	公稱壓力:1.0MPa、1.6MPa				尺　　寸
DN(mm)	L	D1	D2	Z-Фd
50	43	125	100	4-Ф18	220
65	46	145	120	4-Ф18	220
80	49	160	135	4-Ф18	320
100	64	180	158	8-Ф18	340
150	70	240	212	8-Ф23	414
200	71	295	266	8-Ф23	512
250	76	355	320	12-Ф23	570
300	83	410	368	12-Ф23	667
350	92	470	430	16-Ф23	744
400	102	525	482	16-Ф25	827
450	114	585	532	20-Ф25	913
500	127	650	585	20-Ф25	1000
600	154	770	685	20-Ф30	10207
700	165	840	800	24-Ф30	1475
800	190	950	905	24-Ф34	1605

FDD363H對夾防盜蝶閥

公稱壓力 PN1.0、PN1.6、PN2.5
通徑		外形尺寸（參考值）							重量
毫米	英寸	L	D	d	H	H1	A		重量
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
