氣動Y型疏水調節閥-ZMQSY氣動疏水閥-J665Y氣動帶手動疏水閥
更新：2024/4/10 14:26:39??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZMQSY、J665Y
產品介紹
氣動Y型疏水閥 型號ZMQSY或者J665Y，是根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，氣動疏水調節閥接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。氣動疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜 外漏，檢修方便等特點，還可在易燃，易爆場合使用， 根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此氣動疏水調節閥它廣泛應用于火電廠等行業的遠程控制。
工作原理：
氣動疏水閥由新系列氣動薄膜執行機構和Y型疏水閥二部分組，Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。氣動疏水閥執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
當信號壓力輸入膜室后，氣動疏水閥在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。
氣動疏水閥性能特點：
◆ 閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和z佳的流道形狀設計使介質近于直線的方式，閥門具有z佳的Cv值，產生比其它形式閥門更低的壓降。
◆ 閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。
◆ 采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。
◆ 閥瓣密封面堆焊硬質合金，該合金具有 的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
◆ 閥桿填料采用進口的特種填料，能起到Z佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠。
| 設計制造標準 | JB/T3595、E101、ANSIB16.34 |
| 結構長度標準 | GB/T12221-2005 |
| 對接焊坡口尺寸 | 按ANSIB16.25 |
| 承接焊尺寸 | 按ANSIB16.34 |
| 承插焊口徑范圍 | 1/2″～2-1/2″ |
| 對接焊口徑范圍 | 1/2″～4″ |
| 壓力溫度等級 | GB/T12224-2005 |
| 試驗檢驗標準 | JB/T3595 |
ZMQSY氣動Y型疏水閥零部件材質
| 零件名稱 | 材料 | ||
| 閥體 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
| 閥瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
| 閥桿 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
| 填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
| 壓板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 填料 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 |
| 填料墊 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 密封墊 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 |

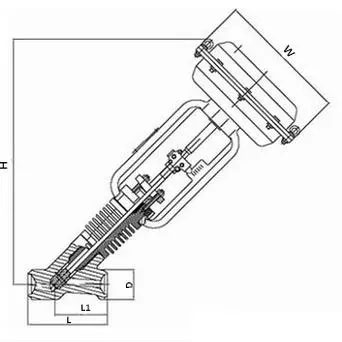

ZMQSY氣動Y型疏水閥結構尺寸
| 公稱通徑 | 300、600、900、 1690LB（相當于P55 100） | 2680LB（相當于P55 170） | ||||||||||
| L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
| 1/2" | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 3/4" | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1" | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
| 1-1/4" | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 1-1/2" | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
| 2" | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
| 2-1/2" | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 3" | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
| 4" | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
