H74W對夾式止回閥-不銹鋼薄型止回閥-對夾式單向閥-不銹鋼逆止閥

更新：2023/3/20 13:30:21??????點擊：

品牌：???上海工開閥門
型號：???H74W

產品介紹

H74W，對夾式止回閥，不銹鋼薄型止回閥，對夾式單向閥，不銹鋼逆止閥是一種圓盤式止回閥，是依靠介質壓力打開和關閉的自動閥門，用于防止介質倒流。薄型對夾式止回閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合。

H74W薄型止回閥閥瓣關閉快速，水錘壓力?。?水平管道或垂直管道均可使用，安裝方便；流道通暢、流體阻力??；閥瓣行程短、關閥沖擊力??；使用壽命長、可靠性高阻。

H74W薄型止回閥主要性能規范

公稱通徑	DN50~DN1000
公稱壓力	1.6MPa 、2.5MPa、 150Lb、300Lb
工作溫度	t≤400℃
適用介質	油、水、酸堿等液體

部件名稱	材質
閥體	WCB、304、316、316L
"O"型密封圈	橡膠、氟橡膠
閥板	304、316、316L
"O"型密封圈	橡膠、氟橡膠
吊鉤	304
小壓蓋	304、316、316L
彈簧軸	304、316、316L
開槽半沉頭螺釘	304、316、316L
大壓蓋	304、316、316L
開槽半沉頭螺釘	304、316、316L
彈簧	304、316、316L

H74W薄型止回閥結構尺寸

通徑DN	L		D1	D				參考重量
通徑DN	PN1.0/1.6/2.5/4.0		D1	1.0Mpa	1.6Mpa	2.5Mpa	4.0Mpa	參考重量
50	15	19	25	104	104	109	109	1.2
65	15	19	38	125	125	129	129	1.6
80	16	19	46	140	140	144	144	2.2
100	16	19	71.5	160	160	170	170	2.7
125	17	19	95	185	185	196	196	3.8
150	19	29	114	220	220	226	226	5.8
200	26	29	140	270	270	286	293	14
250	29	38	188	330	331	343	355	17.5
300	38	51	216	380	386	403	420	27
350	38	45	263	440	446	460	477	41.5
400	48	55	305	491	495	517	549	60
450	48	60	356	541	558	567	574	74
500	58	70	406	596	620	622	626	116
600	68	78	482	698	732	734	745	178
700	70	80	562	813	804	831
800	75	95	664	918	912	942
900	75	95	738	1018	1012	1040
1000	90	100	846	1124	1126	1155

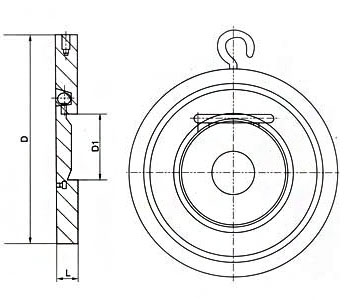

H74W-25R對夾式止回閥圖紙

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
