不銹鋼對夾式球閥Q71F-意式薄型球閥304/316/321
更新：2023/11/24 9:33:03??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q71F-16P
產品介紹
不銹鋼對夾式球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，薄型不銹鋼球閥，球芯通道形狀有矩形、V形及O形。
對夾式球閥Q71F適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點 。
Q71F不銹鋼對夾式球閥主要性能規范
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 球芯 | 不銹鋼316/304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 |
| 5 | 填料 | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 |
| 7 | 手柄 | 不銹鋼304 |
| 8 | 閥桿螺母 | 不銹鋼304 |
| 9 | 填料壓蓋 | 不銹鋼304 |
| 10 | 手柄套 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE |

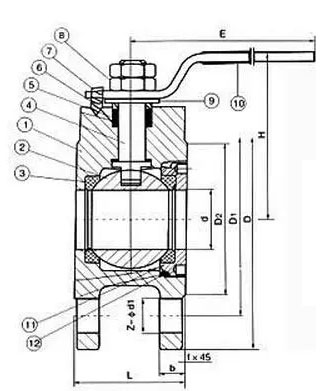

Q71F不銹鋼對夾式球閥主要外形及連接尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 | 62 | 76 | 92 | 110 | 145 | 195 | |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
