ZJHM氣動調節閥-精小型氣動薄膜套筒調節閥-氣動套筒調節閥

更新：2022/7/15 9:43:01??????點擊：

品牌：???上海工開閥門
型號：???ZJHM

產品介紹

ZJHM氣動套筒調節閥是氣動多彈簧薄膜執行機構和低流阻套筒閥組成，以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，進而實現對工業系統中壓力、溫度、流量、液位等參數的調節。
ZJHM氣動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196- +560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。
ZJHM氣動套筒調節閥特點：
1、采用平衡型芯、不平衡力小，允許壓差大，穩定性好。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、結構簡單，套筒互換性強，拆裝方便，裝拆維修方便。
4、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比，額定流量系數增大。
5、執行機構采用多彈簧結構，高度減少。重量減輕。
6、 ZJHMV型波紋管密封型調節閥，對移動的閥桿形成了的密封。
7、 ZJHMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合

ZJHM氣動套筒調節閥型號編制：

Z	J	H	P/M	-25	P	G	B
自控閥門	執行機構：	執行機構：	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用形式：
	J：精小型	多彈簧氣動薄膜	P：?jiǎn)巫?	16：1.6MPa	C：碳鋼	G：中溫型常溫省略	K：氣開式
			M：套筒	25：2.5MPa	P：不銹鋼		B：氣閉式
				40：4.0MPa
				64：6.4MPa

ZJHM氣動套筒調節閥主要性能參數

公稱通徑mm			25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5
可配附件			電氣閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋、手輪等。

ZJHM氣動套筒調節閥主要零部件材質

1	閥體	WCB	304	316	316L
2	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
3	套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	密封中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
6	閥蓋	WCB	304	316	316L
7	閥桿	304	304	316	316L
8	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
9	螺栓	25	不銹鋼	不銹鋼	不銹鋼
10	填料壓蓋	WCB	304	316	316L

ZJHM氣動套筒調節閥主要零外形及連接尺寸

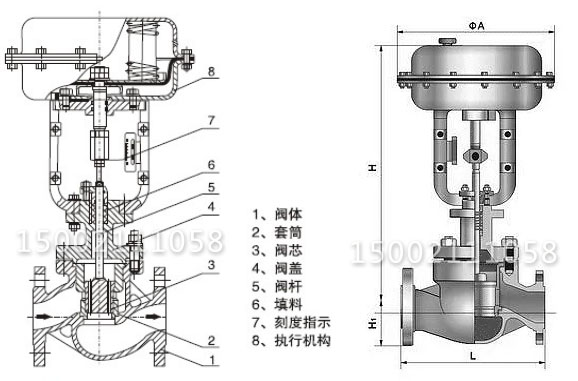

ZJHM氣動套筒調節閥結構圖

DN	L			H		H1				質量		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
