不銹鋼襯四氟蝶閥-D71F-16P手柄襯四氟蝶閥-D371F-16P渦輪襯四氟對夾式蝶閥

更新：2022/8/11 17:34:19??????點擊：

品牌：???上海工開閥門
型號：???D71F-16P，D371F-16P

產品介紹

不銹鋼襯四氟蝶閥型號D71F-16P和D371F-16P分別為手柄與蝸輪轉動，是由四氟密封蝶閥和不銹鋼蝶板、閥桿構成。閥體采用不銹鋼304、316，密封圈為襯PTFE四氟，具有良好的耐密封及防腐性能。使用壽命長。對夾式連接方式，使閥門的安裝、拆卸、使用都非常方便。整個蝶閥小巧輕便，密封性可靠，抗酸抗腐蝕性強，在供排水，發電，石油，化工，冶煉等領域都有廣泛應用，適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
不銹鋼襯四氟蝶閥工作原理：
不銹鋼襯四氟蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良。

不銹鋼襯四氟蝶閥性能參數

產品名稱	D71F-16P手柄襯四氟蝶閥-D371F-16P渦輪襯四氟對夾式蝶閥
公稱通經（mm）	DN50－DN600
適用溫度（℃）	≤150℃
適用介質	污水、海水、石油、強酸堿及有機溶劑等
驅動方式	手柄、渦輪
閥體	不銹鋼304、316
蝶板	不銹鋼304、316
閥軸	不銹鋼304、316
閥座	PTFE
手柄、渦輪	球墨鑄鐵、鋁合金

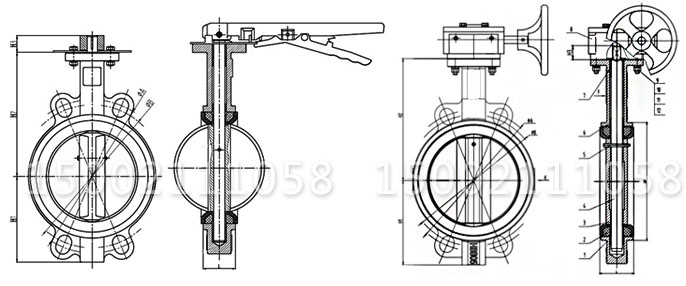

不銹鋼襯四氟蝶閥主要零外形及連接尺寸

D71F-16P 手柄襯四氟球閥	DN	H1	H2	H3	ΦA(chǔ)	ΦB	L
	DN50	75	139	32	125	105	43
	DN65	83.5	152.5	32	145	140	46
	DN80	96	160	32	160	150	46
	DN100	116.5	173.5	32	190.5	175	52
	DN125	128.5	191.5	32	216	200	56
	DN150	140.2	205.2	32	241.3	225	56
	DN200	176	242	40	298.4	280	60

D371F-16P 渦輪襯四氟對夾式蝶閥	DN	H1	H2	H3	?D	ΦA(chǔ)	ΦB	L	PN10/16
	DN	H1	H2	H3	?D	ΦA(chǔ)	ΦB	L	k	n-Φd
	50	80	129	24	87.1	125	105	43	125	4-18
	65	82	136	24	100.4	145	127	46	145	4-18
	80	85	153	24	116	160	145	46	160	8-18
	100	110	167	24	147.6	190.5	165	52	180	8-18
	125	122	193	27	172	216	200	56	210	8-18
	150	141	209	27	202	241.3	225	56	240	8-22
	200	170	251	30	253.7	298.4	280	60	295	8-22
	250	213	283	30	308.8	362	355	68	350/355	12-22/12-26
	300	240	315	30	362	431.8	390	78	400/410	12-22/12-26
	350	267	368	45	430	576.2	445	78	460/470	16-22/16-26
	400	309	400	52	482	540	210	102	515/525	16-26/16-30
	450	328	422	52	545	585	565	114	565/585	20-26/20-30
	500	361	480	64	609	650	620	127	620/650	20-26/20-33
	600	459	562	70	720	770	725	154	725/770	20-30/20-36

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
