氣動夾套保溫V型球閥-BVQ647H-16C-V型保溫法蘭球閥
更新：2022/7/11 15:35:33??????點擊：
- 品牌：???上海工開閥門
- 型號：???BVQ647H-16C
產品介紹
氣動保溫V型球閥是一種在閥體外部焊接一層保溫夾套，并通過它兩側的保溫加熱流體入口和出口與外接蒸汽或熱油等管道相連接，對除法蘭根部外的整個閥體進行保溫加熱，使閥體保持在合適的溫度，防止易凝固或結晶的介質附著在球體和閥座表面，影響閥門開啟或關閉的V型保溫夾套球閥。
該閥閥芯為一側開V形缺口的半球體，并在其表面進行噴焊或堆焊硬質合金，達到耐磨，耐腐蝕，且密封面可輕易剪碎煤渣，礦渣等顆粒介質而不會磨損。本產品由于V型球和閥座之間是無間隙回轉，所以具有很大的剪切力及自清潔性能，尤其適用于易凝固或結晶，含纖維性或有微小固體雜質的懸濁液及固態顆粒狀介質的工況系統控制中。
氣動保溫V型球閥工作原理：
閥門在管道中會流失熱量或吸收熱量，導致介質溫度發生變化。在部分工況下，介質溫度變化會導致閥門運行不順暢，那么就需要引入外部能量來改變這一情況。
夾套裝置就是在閥體上開一個口，通過向夾套中沖入高溫蒸汽、導熱油、冷卻水等介質，可起到對介質的保溫、冷卻作用。特別適用于一些高粘度、粘稠、易凝結的介質，使管道輸送正常運行。
V型球閥是一種直角回轉的高性能控制閥，其主要作調節閥使用，也可作開頭閥使用。
氣動保溫V型球閥零部件材質
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 球 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 桿 | 2Cr13 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 4 | 閥 座 | RPTFE、PTFE、PPL、PEEK、Nylon、不銹鋼+硬質合金 | ||||
| 5 | 壓 圈 | Q235A | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 6 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | Graphite | Graphite | Graphite | Graphite | Graphite |
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 保溫夾套 | 20# | 304 | 304 | 304 | 304 |

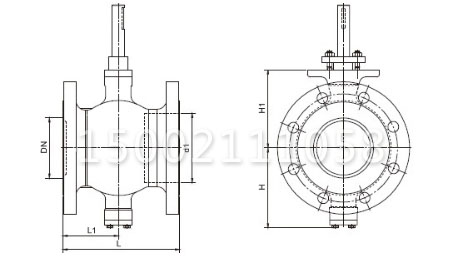

氣動保溫V型球閥主要零外形及連接尺寸
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 | ||||
| L | L1 | H | H1 | d1 | ||
| 1.6-2.5 (Class150) | 25 | 102 | 51 | 81 | 73 | 38 |
| 32 | 102 | 51 | 86 | 78 | 45 | |
| 40 | 114 | 57 | 90 | 80 | 50 | |
| 50 | 124 | 62 | 93 | 90 | 62 | |
| 65 | 145 | 72.5 | 108 | 105 | 73 | |
| 80 | 165 | 82.5 | 123 | 118 | 90 | |
| 100 | 194 | 97 | 138 | 130 | 115 | |
| 125 | 194 | 97 | 148 | 145 | 134 | |
| 150 | 229 | 114.5 | 170 | 170 | 164 | |
| 200 | 243 | 121.5 | 200 | 201 | 206 | |
| 250 | 297 | 148.5 | 240 | 237 | 260 | |
| 300 | 338 | 169 | 286 | 282 | 316 | |
| 350 | 400 | 200 | 330 | 337 | 372 | |
| 400 | 400 | 200 | 367 | 372 | 420 | |
| 450 | 520 | 260 | 422 | 432 | 470 | |
| 500 | 600 | 300 | 490 | 498 | 516 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
