KF941X-2.5C電動敞開式插板閥|敞開式盲板閥

更新：2025/3/21 10:01:42??????點擊：

品牌：???上海工開閥門
型號：???KF941X-2.5C、KF941X-1C

產品介紹

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是敞開式設計結構，閥體采用框架式結構，宓封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長，重量輕。敞開式插板閥密封圈裝在閥板上，便于更換密封膠圈更換。電動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行。閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的優勢。敞開式插板閥配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。

上海工開閥門生產的KF941X-2.5C電動敞開式插板閥|敞開式盲板閥是用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置?。此外，它還可以用于煤氣加壓站等其他管線上?。增加了水冷機構的冶金閥門，耐溫可達450℃，尤其適用干法除塵系統。

本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。

KF941X電動敞開式插板閥工作原理：KF941X電動敞開式插板閥是采用彈簧夾緊機構，同步性好，通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉（口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位置即可實現閥門開關。壓緊傳動機構采用齒圈、齒輪、梯形螺紋、絲桿副同步雙向壓緊。左、右旋梯形螺紋絲桿同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠、板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。

產品技術特點

一、結構優勢

1. 敞開式設計：外部維護（密封膠圈更換、電動裝置檢修）不影響運行

2. 運動狀態直觀：啟閉過程可視化，狀態檢查便捷

二、傳動與密封技術

1. 浮動閥板技術：多閥桿同步旋轉（4-6 根，口徑適配）

2. 壓緊機構：齒圈 + 齒輪 + 梯形螺紋絲桿副（雙向同步壓緊，自鎖性好）

3. 行走機構：銷齒傳動（抗粉塵、免頻繁潤滑）

三、控制與安全配置

1. 防爆型控制柜（可選）：支持本地 / 遠程（PLC 系統）控制（10 米以上距離）

2. 密封性能：橡膠密封圈 + 閥體雙密封面，零泄漏保障

四、應用行業（適用工況為粉塵多、潤滑條件差、惡劣環境）

1. 鋼鐵冶金：高爐煤氣、除塵系統

2. 化工 / 石化：粉料輸送、腐蝕性介質管道

3. 環保 / 電力：煙氣處理、灰渣管路

3. 建材：水泥、礦石輸送系統

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥性能參數：

公稱通徑	DN300~2000
公稱壓力MPa	0.05MPa	0.1 MPa	0.15 MPa	0.25 MPa
密封試驗壓力MPa	0.055 MPa	0.11 MPa	0.165 MPa	0.275 MPa
強度試驗壓力MPa	0.075 MPa	0.15 MPa	0.225 MPa	0.375 MPa
密封材料	NBR橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣及有毒、有害、易燃氣體
電源電壓	380V.AC 50HZ
驅動方式	手動、電動、氣動、電動推桿、電液動推桿

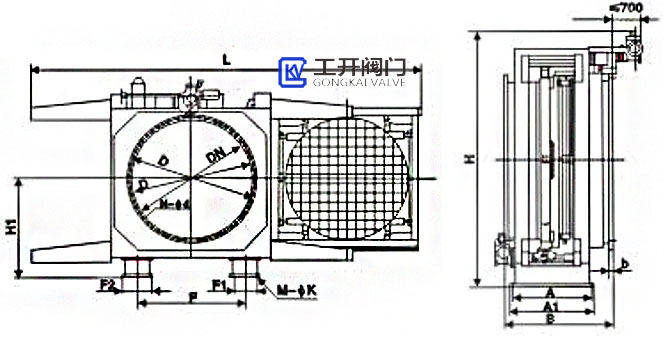

KF941X-2.5C電動敞開式插板閥|敞開式盲板閥外形尺寸和結構圖

DN	D	D1	Β	b	n-Φd	Η	H1	L	F	Μ-ΦΚ	功率(KW)
DN	D	D1	Β	b	n-Φd	Η	H1	L	F	Μ-ΦΚ	走板	夾板
400	540	495	600	18	16-22	1300	350	2210	500	4-23	1.1	1.5
450	595	550	600	18	16-22	1520	400	2400	500	4-23	1.1	1.5
500	645	600	600	18	20-22	1600	450	2540	500	4-23	1.1	1.5
600	755	705	800	24	20-26	1750	500	2720	900	8-23	1.1	1.5
700	860	810	800	24	24-26	1884	720	2815	950	8-23	1.1	1.5
800	975	920	800	24	24-30	1970	800	3115	1045	8-23	1.5	2.2
900	1075	1020	800	24	24-30	2086	880	3640	1250	8-23	2.2	2.2
1000	1175	1120	800	24	28-30	2250	960	3940	1250	8-23	2.2	2.2
1200	1375	1320	1200	26	32-30	2837	1165	5930	1060	8-33	1.1	1.5
1400	1575	1520	1200	26	36-30	3057	1285	6530	1400	8-33	1.1	1.5
1600	1790	1730	1200	32	40-30	3257	1385	7130	1560	8-33	1.5	2.2
1800	1990	1930	1400	32	44-30	3400	1428	7730	1750	8-33	2.2	2.2
2000	2190	2130	1400	32	48-30	4010	1850	8400	1800	8- 33	2.2	2.2
2200	2405	2340	1600	32	52-30	4110	1950	9050	1900	8-33	2.2	2.2
2400	2605	2540	1600	32	56-33	4365	2050	9600	2360	8-33	2.2	2.2
2600	2805	2740	1800	34	60-33	4375	2150	8567	2460	8-36	2.2	2.2
2800	2960	3030	1800	36	64-36	4554	2280	8925	2532	8-36	2.2	2.2

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
