G41J隔膜閥-手動國標襯膠隔膜閥-耐腐隔膜閥

更新：2024/8/6 9:53:42??????點擊：

品牌：???上海工開閥門
型號：???G41J

產品介紹

G41J襯膠隔膜閥設計用于控制非腐蝕性或一般腐蝕性介質。閥體腔的表面無襯里或覆蓋有各種橡膠選項，適用于不同的工作溫度和流體管道。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（根據襯里和隔膜材料）。

G41J

G41J手動襯膠隔膜閥零部件材質

Part	材質
Body	Cast iron, cast steel, stainless steel
Bonnet	Cast iron, cast steel, stainless steel
Lining	Unlined,rubber
Diaphragm	Rubber
Valve petal	Cast iron
Stem	Cast steel, stainless steel

Handwheel	Cast steel

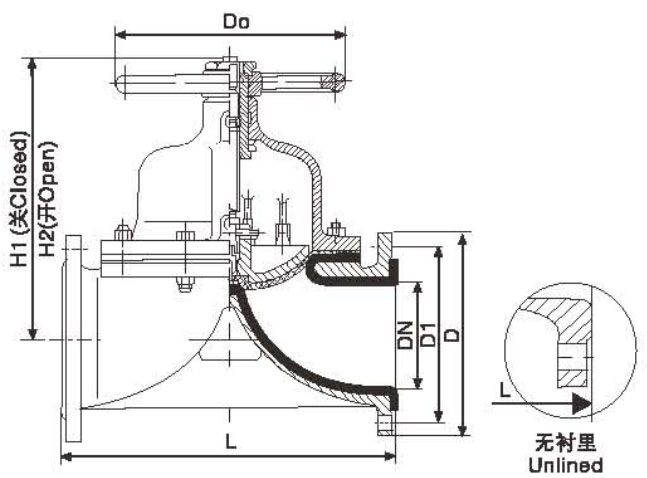

G41J手動襯膠隔膜閥結構尺寸

規格	公稱壓力	工作壓力	L	D	D1	n-φd	F	H1	H2	D0	Weight(kg)
DN	Mpa	Mpa	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Weight(kg)
15	1.0	1. 0	125	95	65	4--14	2	105	116	120	4.5
20			135	105	75	4--14	2	117	128	120	4.5
25			145	115	85	4--14	2	121	135	120	5
32			160	140	100	4--18	2	132	150	120	7
40			180	150	110	4--18	3	156	176	140	9
50			210	165	125	4--18	3	169	195	140	12.5
65			250	185	145	4--18	3	200	236	200	19
80			300	200	160	4--18	3	216	256	200	25.5
100			350	220	180	8--18	3	270	322	280	40
125			400	250	210	8--18	3	315	380	320	62
150			460	285	240	8--22	3	378	458	320	80.5
200	0.6	0.4	570	340	295	8--22	4	518	638	400	146
250			680	395	350	12--22	4	583	720	500	240
300			790	445	400	12--22	4	698	778	500	334
350			900	505	460	16--22	4	723	883	500	371
400		0.25	1000	565	515	16--26	4	868	1078	640	584

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.sssky.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
